一、 概述

1.1用途

CCET-FGD100型低壓反孤島裝置（以下簡稱裝置）是我公司研制的低壓智能配電產品，該產品針對并網光伏發電系統的孤島效應起保護作用。當并網光伏發電系統發生孤島效應時，投入本裝置能對電網產生擾動，破壞孤島效應，保證人身安全和設備安全。

1.2使用環境

a)環境溫度：-10℃~+55℃；

b)貯存溫度：-20℃~+70℃；

c)相對濕度：不超過85%；

d)大氣壓力：86kPa~106 kPa

e)使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在。

1.3裝置功能

本裝置具有如下主要技術特點：

a)集保護、測量、信號、報警等功能于一體 ；

b)具有破壞并網光伏發電系統的孤島效應，保證運維人員人身安全，保護設備安全；

c)能強迫用戶側逆變器停運，為系統檢修提供方便；

d)能夠測量線路電壓參數；

e)與上級開關互為連鎖，杜絕誤操作；

f)外形尺寸小，安裝方式多樣，適用于各種場合；

g)保護原理成熟可靠，能夠經歷長時間的現場運行考驗。

二、 主要技術參數

1.額定電壓：AC380V

2.額定頻率：50Hz

3.額定容量：100KW~2000KW

4.外形及安裝尺寸：

a)100~200KW

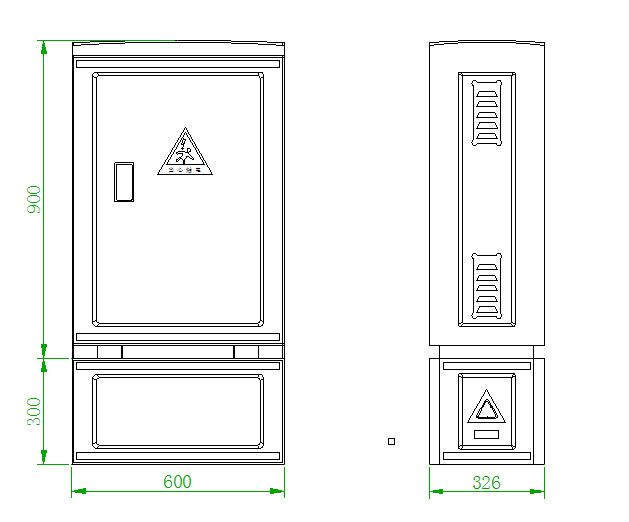

（圖1 壁掛式外形圖）

b) 100~2000KW

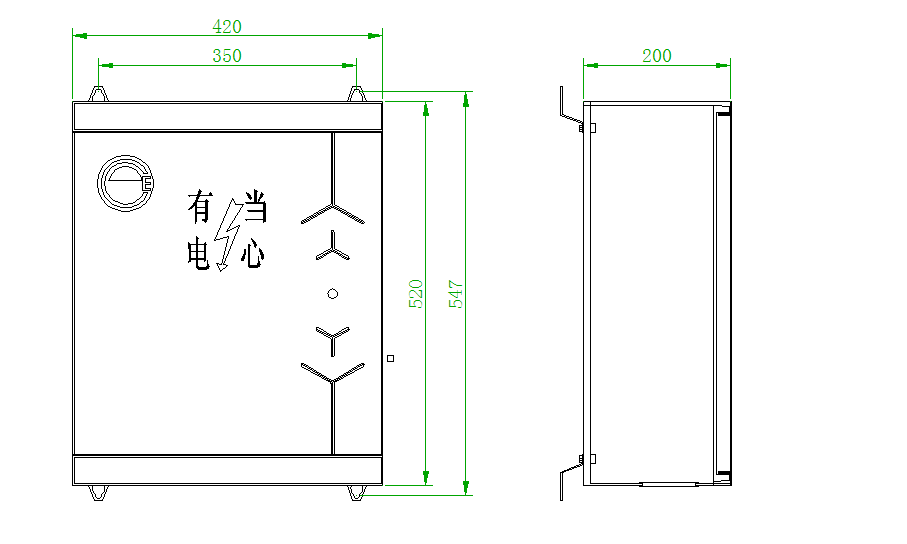

（圖2 落地式外形圖）

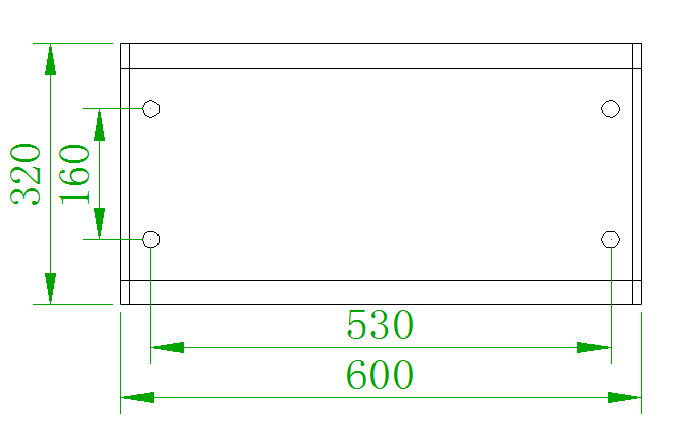

（圖3 落地式安裝圖）

注：

①戶外落地式需配底座，其余安裝方式無此要求。

②1000KW及以上推薦采用落地式安裝。

5.接線原理圖

QFD:反孤島專用開關

QF:進線開關

KT:時間繼電器

K ：中間繼電器

XK：柜體行程開關

FA：復位按鈕

BR：報警指示燈

（圖4 控制原理圖）

三、 裝置功能說明

1.孤島效應危害

孤島效應，即指如并入公共電網中的發電裝置，在電網斷電的情況下，這個發電裝置卻不能檢測到或根本沒有相應檢測手段，仍然向公共電網饋送電量。一般來說，孤島效應可能對整個配電系統設備及用戶端的設備造成不利的影響，包括：

1）危害電力維修人員生命安全；

2）影響配電系統上的保護開關動作程序；

3）孤島區域所發生的供電電壓與頻率不穩定性質會對電網設備帶來破壞；

4）當供電恢復時造成的電壓相位不同步將會產生浪涌電流，可能會引起再次跳閘或?qū)夥到y(tǒng)、負載和供電系統帶來損壞；

5）光伏并網發電系統因單向供電而造成系統三項負載的欠壓供電問題。

由此可見，作為一個安全可靠的并網逆變裝置，必須能及時檢測出孤島效應并避免所帶來的危害。

2.并網光伏發電系統簡介

0.4KV配電線路示意圖如圖5所示，根據檢修情況及檢修時操作順序不同，假設以下4種情況。

母線側檢修，QF1-QF3保持閉合，分?jǐn)郠F，出線側發生孤島效應會影響到0.4KV母線側，此時低壓反孤島裝置可安裝在母線側或出線側。

母線側檢修，分?jǐn)?/span>QF1-QF3，分?jǐn)郠F，出線側發生孤島效應不會影響到母線側，此時低壓反孤島裝置應安裝在出線側。

出線側檢修（檢修QF1對應出線），分?jǐn)郠F1，QF2-QF3保持閉合，QF保持閉合，此時如發生孤島效應低壓發孤島裝置安裝于QF1出線側才能起到作用。

出線側檢修（檢修QF1對應出線），分?jǐn)郠F1，分?jǐn)郠F，此時如發生孤島效應低壓反孤島裝置可安裝在母線側或出線側。

以上幾種情況來看，推薦將低壓反孤島裝置于每一路有并網光伏發電系統的出線都進行安裝，且該出線側開關應滿足遙控遙信功能。

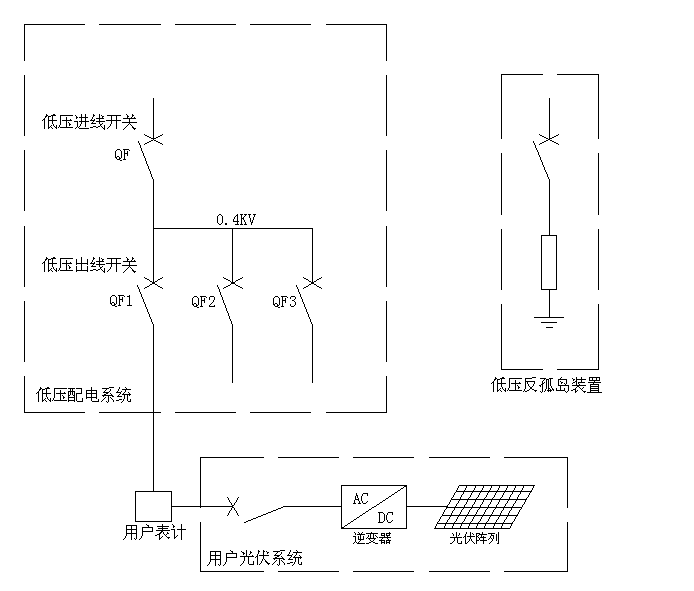

（圖5 并網光伏發電系統模擬圖）

3.裝置工作邏輯圖

如圖6，當孤島效應發生需要投入本裝置時，請嚴格按照本圖順序操作，否則易發生安全事故。

（圖6 裝置工作邏輯圖）

4.有關安全的說明

1）本裝置應由具備電氣專業知識人員操作，如操作不當易發生安全事故。

2）并網光伏發電系統接入側需滿足遙控、遙信功能，以便于本裝置互為閉鎖。

3）在本裝置內部斷路器需掛牌“投入本裝置前請確認出線開關已斷開”。

4）在光伏接入開關側需掛牌“開關合閘前請確認低壓反孤島裝置已斷開”
