故障分析儀集保護、測量、監視、控制、人機接口、通信等多種功能于一體；具有先進內核結構、高速運算能力和實時信號處理等優良特性，是對電網運行質量進行監測及分析的專用產品，可以提供電力運行中的電壓、電流、三相不平衡、功率、電能及諧波監測等故障數據分析，并配備了大容量的存儲器，能夠?qū)﹄娋W(wǎng)運行進行長時期的數據采集監測。

故障分析儀系列故障在線監測裝置完全滿足變電站各回路故障在線監測或定期監測，有效提升故障監測能力。同時該系列產品也可廣泛適用于大型用電單位、高耗能企業，進行故障監測、評估提高電能利用效率，實現節約用電、綠色用電。

2.產品標準

2.1.?產品引用標準

滿足國標GB/T 14549和 IEC 61000-4-7 對公用電網諧波的測試要求

2.2.?工作條件

工作條件

環境溫度：工作：-25℃～55℃；極限、運輸、儲存時-40℃～80℃；

相對濕度：25℃時20%～90%；

大氣壓力：79.5 kPa～106.0kPa（海拔2500m及以下）；

2.3.?主要技術參數

主要技術參數

2.4.?功能特點

數據采集：故障分析儀采集三相電壓、電流通過計算和過濾，高速采樣AD芯片和差分運放保證采樣的精度和速度要求。

自定義報警：可以靈活設定報警條件（單條件或復合條件），包括實時電量、累計輸出電量和設備故障等。

專業化界面：專業化客戶端顯示界面，提供整個系統同一時刻不同檢測點的故障狀態數據，并可以實時曲線圖、故障參數、電壓電流諧波數據以及故障的綜合統計報表等方式顯示。

保密權限：用于用戶查看數據的權限限制，使數據不能隨意查看，防止數據丟失。

多通信方式：本系統可使用以太網、RS485、接到任意電腦。可將數據用電話通訊方式傳輸?shù)竭h(yuǎn)方專家分析庫，由專家分析得出結果；用戶可利用用戶權限登錄，查看數據庫信息。
人機界面

本機采用800*480高分辨率的OLED彩色觸摸屏顯示相關數據。

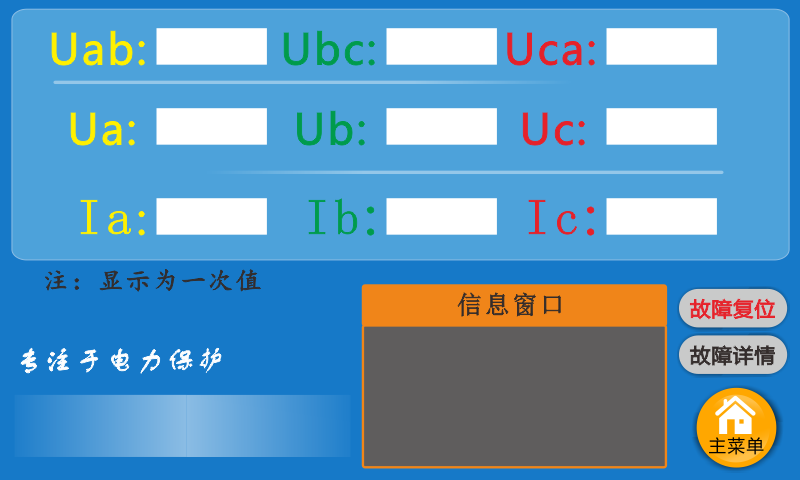

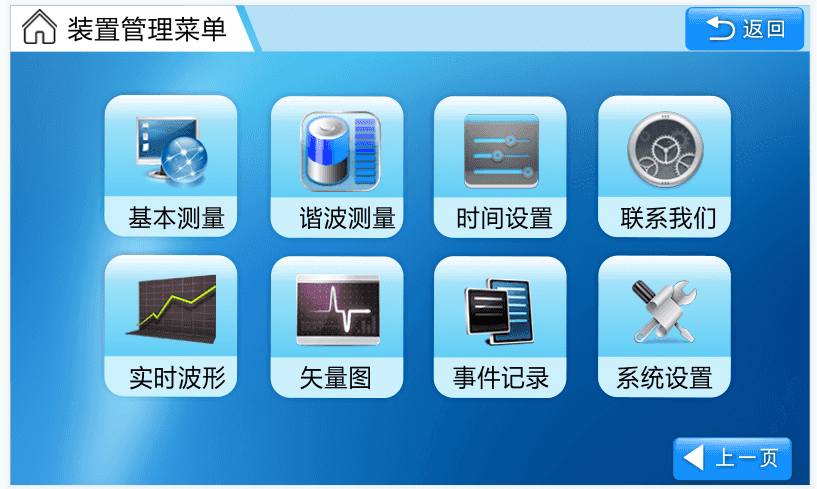

主菜單界面

裝置上電后顯示如下

2.5.數據顯示

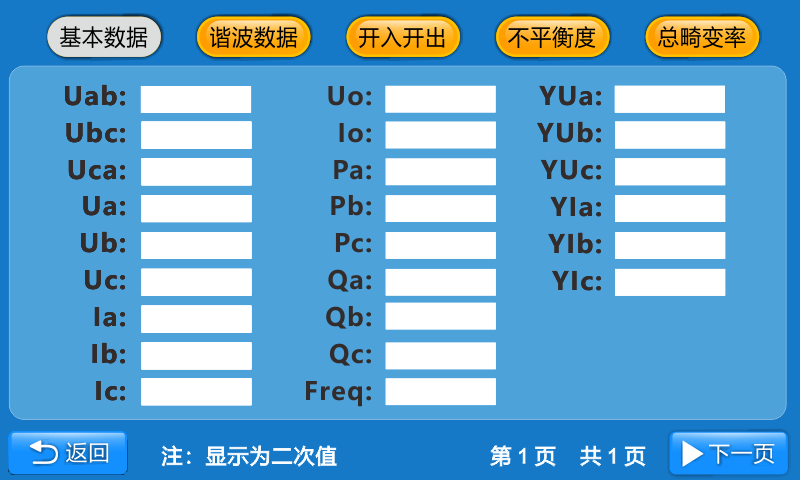

在主畫面選擇“基本測量”并通過手指輕觸圖標進入實時數據顯示畫面第一項“基本數據”如下：

實時數據共5頁，顯示了系統參數及運行狀態，方便查看設備狀態。通過手指輕觸對應標識條依次進入對應界面如下：

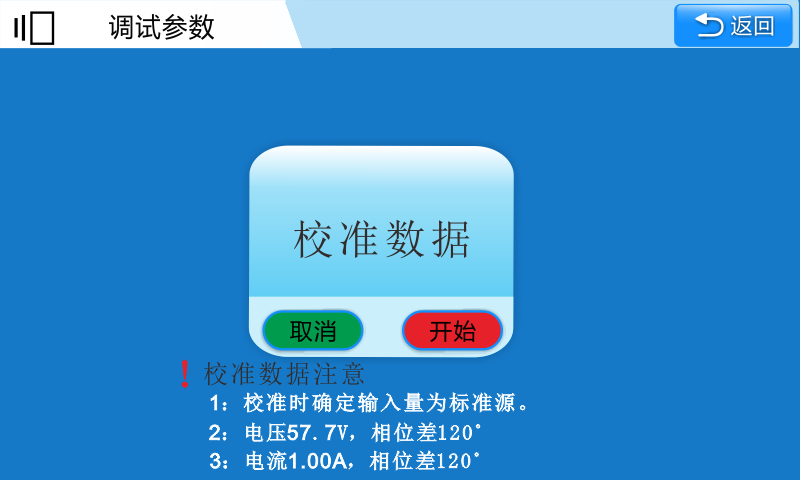

2.6.定值選擇、查看及修改界面顯示

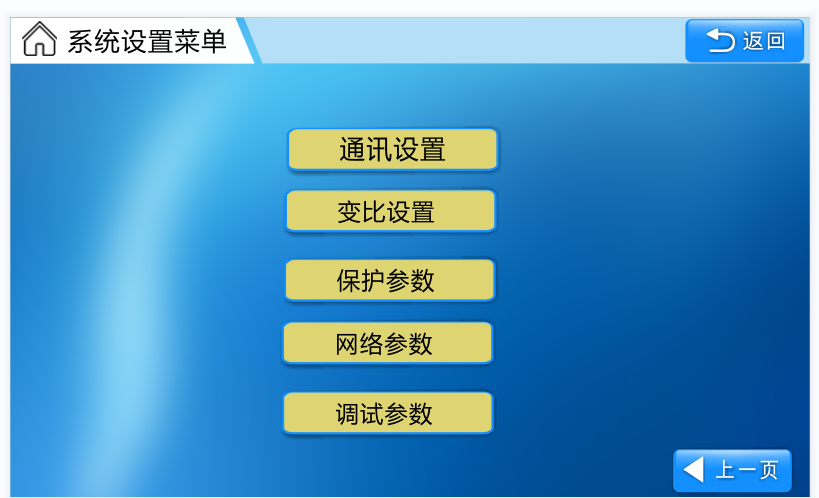

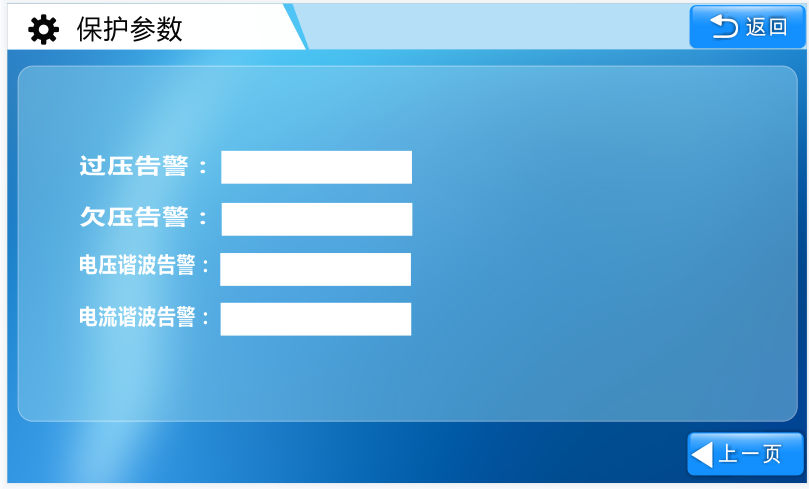

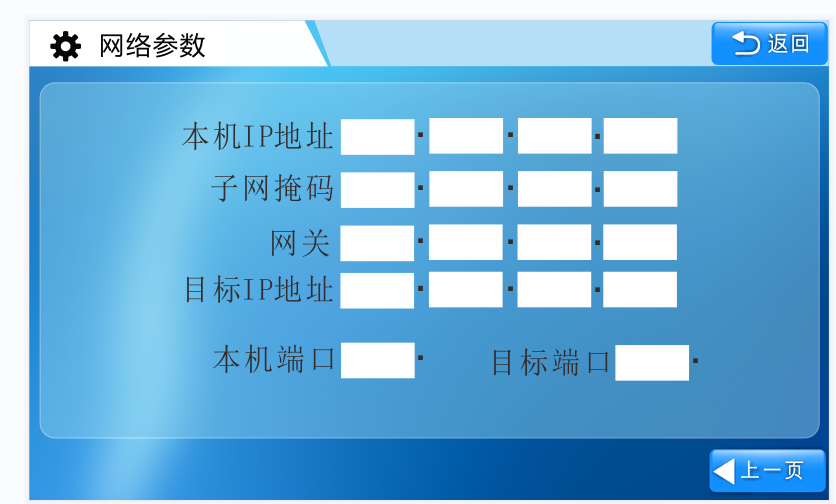

在主畫面選擇“參數設置”并通過手指輕觸該圖標進入?yún)?shù)設置界面如下：

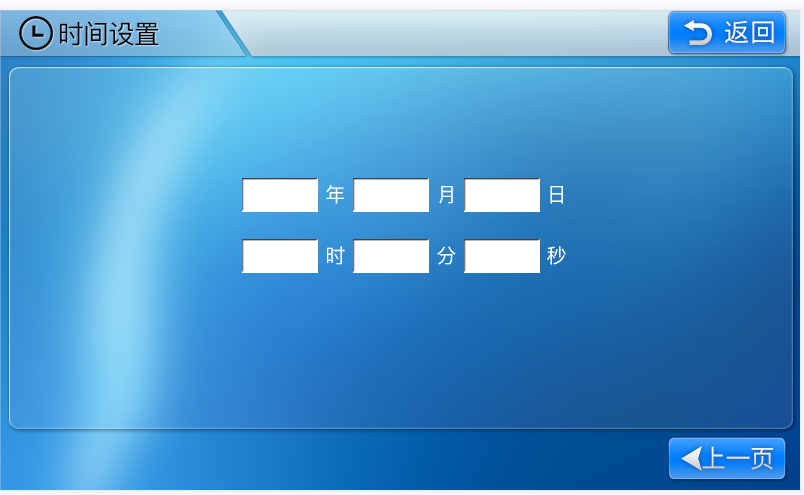

2.7.時間設置界面顯示

2.8.事件記錄界面顯示

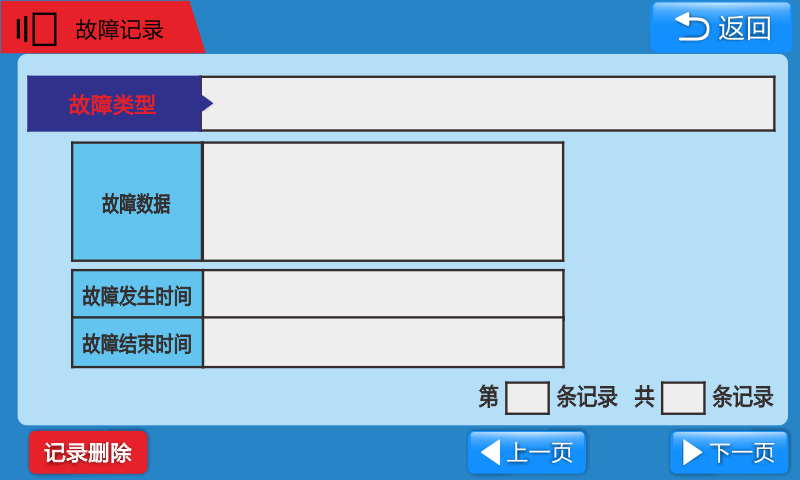

在主畫面選擇“事件記錄”并通過手指輕觸該圖標進入事件記錄查看畫面如下：

通過“上翻”、“下翻”指示箭頭查看事件記錄，總共120條最新事件記錄，掉電不丟失。

3.接線端子定義

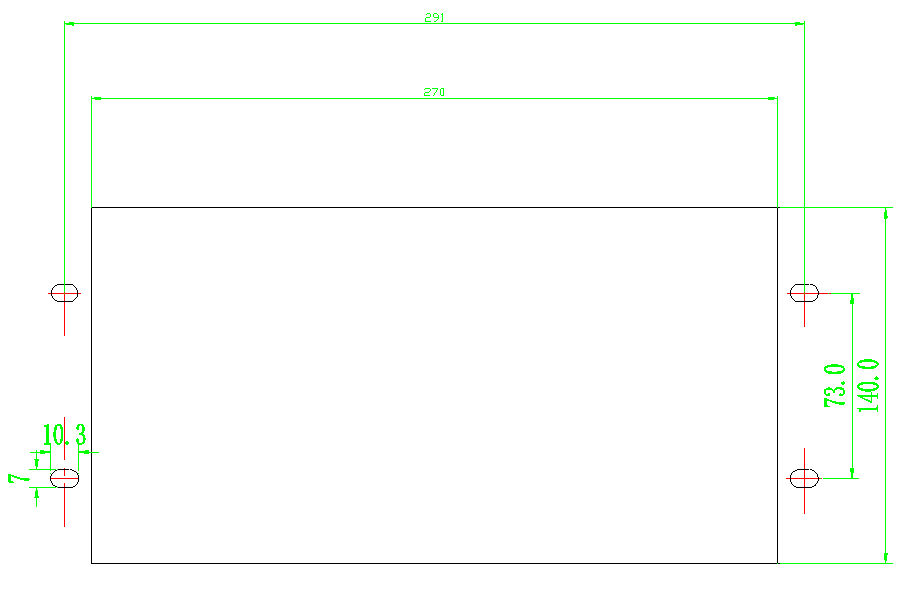

4.開孔尺寸

開孔尺寸：

！安全事項

1、本機上電之前應仔細檢查裝置是否可靠接地；

2、只有熟悉該機操縱手冊的專業技術人員才允許安裝、運行或檢修本機；

3、本機的安裝必須遵照所有有關的安全操作規程，必須通過正確的接線和電線尺寸來保證操作的安全性和運行的可靠性以及測量的準確性；

4、電源輸入、CT二次側，均會產生危害人身安全的高壓電，在操作時應小心，嚴格遵守用電安全操作規程；

5、在檢修、安裝和調試本機時，必須確保斷開電源和短接CT二次側回路；

6、在帶電采集、設置參數時，無論何種情況下都不得接觸帶電部分。
