1、概述

小電流選線裝置是工業現場電路保護系統的組成部分，該裝置能夠在電路系統發生接地（弧光或金屬性）現象時準確判斷出故障出現的位置，并把信息進行遠程傳輸，從而方便現場人員檢修。

1.1.功能及特點

該裝置結構采用模塊化設計，主控片采用16位高速度自帶數據采集模塊的高性能單片機，各模塊之間采用可冗余校驗、多主發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。

系統采用雙看門狗方式來檢測系統的運行；較寬的工作輸入電壓，較高的電流信號測量精度；具備故障和設置信息的記憶功能；具備實時數據和故障數據遠傳功能。

1.2工作原理

裝置啟動運行后，系統時刻監測各段的零序開口電壓變化情況，一旦開口電壓在連續3ms內的值大于給定的值時，立即啟動該段的選線功能，同時對接下來一個周期內的開口電壓進行采樣并計算有效值，通過有效值的大小來判斷系統是否符合接地故障，如果符合條件，則顯示屏彈出故障界面，顯示故障的位置及故障時的電流值。

在選線方法上，系統采樣相位法和最大有效值法。啟動選線后，選線部分先采樣一個周期的數據，延時若干個周期后進行下一個周期的數據采樣；通過對比兩采樣周期數據的變化來判斷相位是否變化，如果相位發生變化（弧光接地發生后消弧設備投入保護的情況），而且其有效值大于一個設定的限值（作為干擾信號值）時，認為該段發生故障；如果該段所有相位都不發生變化（弧光接地時消弧設備不投入保護或發生的是金屬性接地），則根據有效值最大法來判斷故障位置。

故障發生并選出后，系統給出無源接點報警信號，也可根據客戶定制要求外掛一對一的報警接口模塊。

2．型號與參數及使用環境

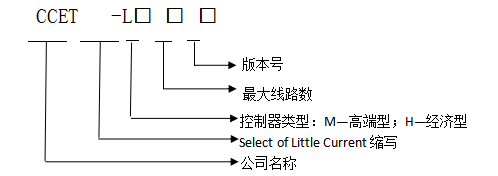

2.1?型號及其意義

產品選型表

2.2技術參數

小電流選線裝置技術參數表????????????表1

2.3使用環境

環境溫度：-20℃~+60℃；

大氣壓：80~110Kpa；

空氣相對濕度：90%（25℃），50%（60℃）；

適用范圍：3KV~35KV系統；

周圍不能有爆炸危險介質，不得在含有腐蝕性或破壞絕緣的導電介質或氣體中使用；

安裝在通風良好、防塵、防沙、防雨的地方。

3.裝置結構

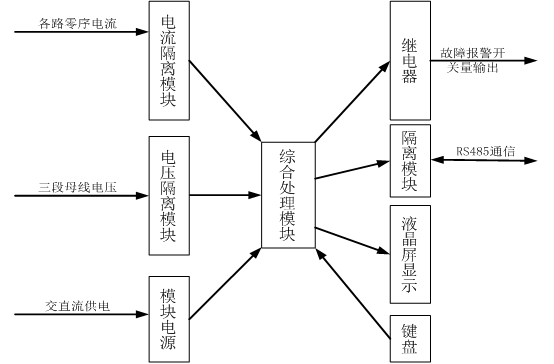

3.1硬件框架

選線裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。

電源模塊部分提供裝置電路所需各種電壓，同時該模塊板集成有繼電器，供報警輸出使用；顯示模塊部分用于采集開口零序電壓、顯示、數據保存及數據遠傳功能；選線板負責母線及及支線各零序電流回路的采樣。CAN總線負責把以上上模塊有機的組合在一起?？驁D如下：

3.2按鍵說明

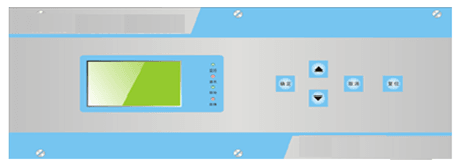

按鍵包括：菜單鍵、確認鍵、+鍵、-鍵和復歸鍵。該復歸鍵是在出現故障后，報警繼電器吸合，在排除故障后，按復歸鍵解除報警。菜單選擇移動菜單項，按一次菜單鍵選中菜單項順序移動，按確認鍵進入選中菜單項。+鍵、-鍵用于調整數據大小。效果圖如下：

3.3 LCD顯示

系統正常運行時，LCD顯示實時開口電壓值；發生故障時立即彈出故障報警界面；通過鍵盤能夠方便地進行參數修改或信息菜單。

4．參數設置

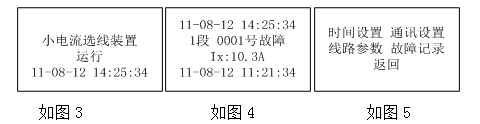

裝置開機界面（如圖3）所示，選線界面如圖4）所示，通過‘菜單’鍵進入主菜單（如圖5）；主菜單里包含時間設置、通訊設置、線路參數及故障記錄等

4.1時間設置

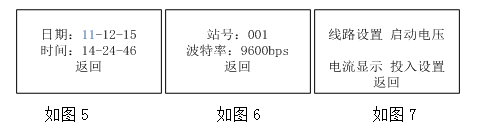

在主菜單下，利用‘菜單’鍵選擇時間設置項，并按‘確認’鍵進入時間設置（如圖5）。通過‘菜單’鍵選擇設置項，通過‘+、-’鍵改變數值。如果在設置項上用‘確認’鍵退出，則保存設置的值，否則不保存設置內容。

4.2通訊設置

在主菜單下，利用‘菜單’鍵選擇通訊設置項，并按‘確認’鍵進入通訊設置（如圖6）。通過‘菜單’鍵選擇設置項，通過‘+、-’鍵改變數值。如果在設置項上用‘確認’鍵退出，則保存設置的值，否則不保存設置內容。

4.3線路參數

在主菜單下，利用‘菜單’鍵選擇線路參數項，并按‘確認’鍵進入線路設置界面（如圖7）。該界面能夠選擇設置線路設置、啟動電壓及投入設置。

4.3.1線路設置

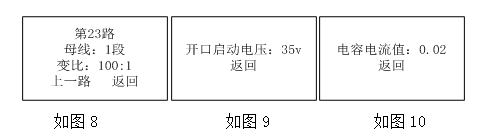

在線路參數的菜單界面下，利用‘菜單’鍵選擇線路設置項，并‘確認’進入線路設置界面（如圖8），通過‘菜單’鍵來選擇需要改變的數據，通過‘+、-’鍵改變數值。如果該路設置成功，通過‘確認’鍵保存該路設置并進入下一路的設置。如果上路設置錯誤，可以選擇“上一路”選項進入上路的設置?？梢赃x擇到‘返回’項退出，已經修改的內容有效。否則系統會一直提示修改下一個編號，直到最后一個修改完成后退出。

4.3.2啟動電壓

在線路參數界面下，選擇啟動電壓項，并‘確認’進入啟動電壓界面（如圖9），通過‘+、-’鍵改變數值。如果該路設置成功，通過‘確認’鍵保存設置并進入上級菜單。

4.3.3投入設置

在線路設置界面下，選擇投入設置項，并‘確認’進入線路投入設置界面（如圖10）可以設定投入數及電容電流值數（安培）。

電容電流值代表現場發生接地時一次端最小電流值；在實際調試時，建議電容電流設置值為現場發生接地時一次段最小電流值的60%。調試完成后建議不要改動該參考值，否則影響選線準確度。

5．故障記錄

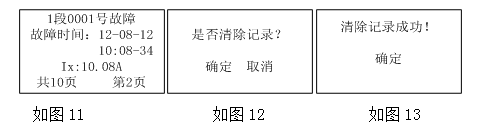

在主菜單下，利用‘菜單’鍵選擇故障記錄項，并按‘確認’鍵進入菜單界面（如圖11）。

5.1故障記錄

在菜單界面下選定故障記錄后進入可查看最近20次的故障信息（如圖11），包括故障位置、故障時間、一次端零序電流值。通過‘+-’鍵來翻頁查看，通過‘確認’鍵退出。

5.2 清除記錄

在進入故障記錄界面后，當翻頁到最后一個故障記錄后，會出現提示“是否清除故障記錄？”的界面（如圖12所示），通過選擇“確定”和“取消”來決定是否清楚記錄。如果清除成功將會出現，“清除記錄成功！”的界面（如圖13）。

6．通訊規約

本設備采用RS-485總線,?波特率可在1200BPS、2400BPS、4800BPS、9600BPS間任選一種，1位起始位，8位數據位，無校驗位，1位停止位，共10位。

注：SLC出廠時站址和通訊波特率已設好了，站址為01。

CRC校驗權值為CRC-16=X16+X15+X5+1

u?主站詢問下行報文格式為：

地址+功能碼+起始地址+字長度+16位CRC校驗碼

a.讀命令功能碼為03H

·從站應答上行報文格式為：

地址+功能碼+字長度+數據長度+16位CRC校驗碼

數據格式定義：

注：該時間分為兩種情況，當故障發生后為故障發生時的時間，當正常時為實時的時間。

例：若設備地址為1

讀取狀態數據：

主站發送：01 ?03 ?00 ?00 ?00 ?08 ?44 ?0C，其中?44 ?0C為CRC校驗碼

設備回應：01 ?03 ?10 ?00 ?01 ?00 ?12??00??00??00 ?01??00??01??00??0B ?00 ?0C 00??1E??E4??11，其中E4??11為CRC校驗碼。

此時，第一段的第16路發生故障，時間為2000年1月1日11時12分30秒。

7．接口定義及外形尺寸

7.1 接線圖

7.2?接口定義

說明：

1、18路產品無端子E、F、G、H；

2、36路產品無端子G和H。

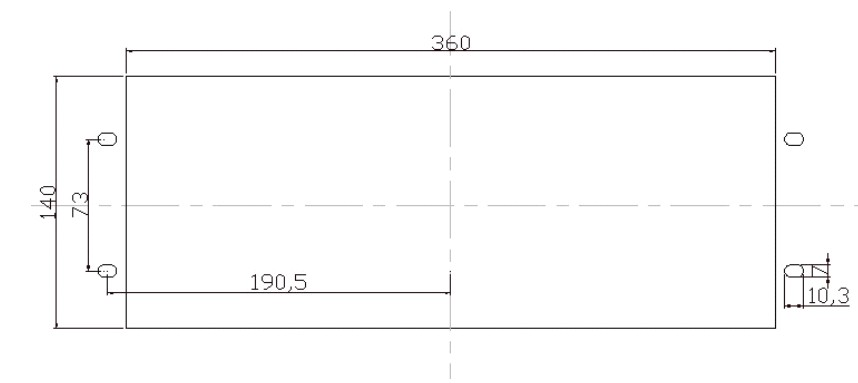

7.3 外形尺寸及挖孔尺寸圖

·開孔圖如下，開孔尺寸為360*140；安裝螺絲開孔：直徑6~7mm。

·機箱深度：180mm；面板尺寸：396*148mm，

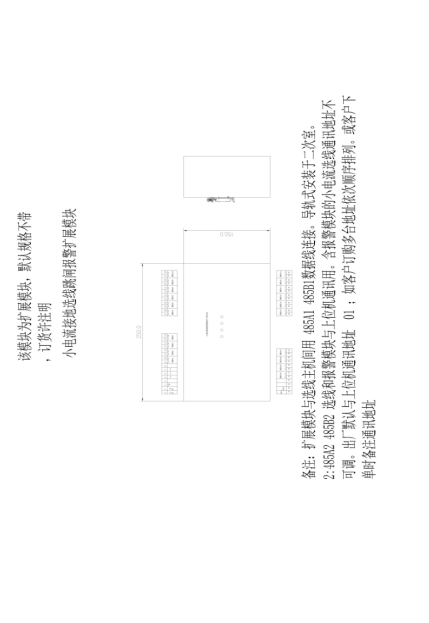

跳閘模塊說明

此跳閘模塊與我公司研發的小電流選線配套使用，模塊與選線主機間采用485數據線連接，跳閘口與線路一一對應。備注：含跳閘擴展模塊的選線裝置 通訊地址不可調，若客戶地址有要求請訂貨時說明。尺寸見CAD資料

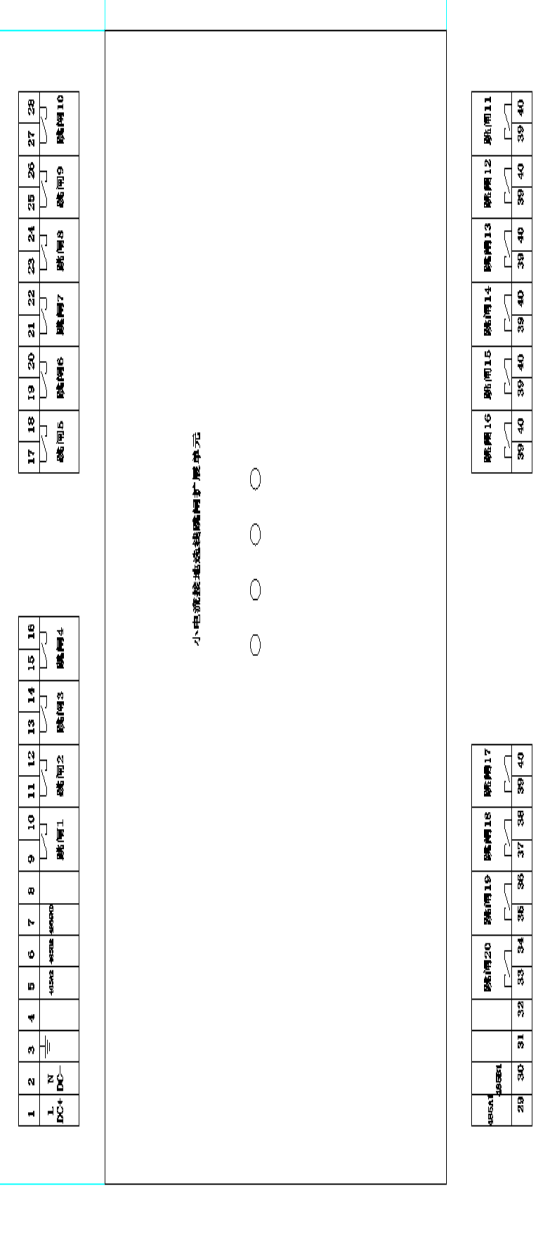

端子定義如下圖：
