本產品是一款全新概念的開關柜智能操控裝置，其功能強大，適用于3-35KV 戶內的中置柜、手車柜、固定柜、環網柜等多種開關柜。
本產品采用單片機智能化控制，可判斷并顯示開關分合狀態、開關手車位置，對誤操作作出語音警告提示。它可以實時采集柜內的溫度和濕度，并根據用戶設
置自動調節柜內溫濕度環境。本產品還可提示用戶高壓是否帶電，并根據情況實施電磁鎖工作狀態。本產品的RS485通訊接口可使裝置與變電站其它設備組成實時的微機防誤監控系統。
本產品采用獨特的抗干擾設計和工業級的電子元件制造，抗干擾能力強，可
靠性高。公司除擁有以上系列標準配置產品以外，還可根據用戶要求，為用戶量身定做不同功能組合產品，適應用戶的多樣化需求。
1、工作電壓：裝置供電：AC/DC220V±10% 50HZ。負載供電：AC220V±10% 50HZ。
2、電壓回路功耗：≤15VA。
3、抗電強度：外殼與端子間≥AC2000V。
4、絕緣性能：外殼與端子間大于100MΩ。
5、通訊：范圍：溫度0℃-99℃濕度0%RH-95%RH。
7、測量精度：溫度±0.5℃濕度±3%RH。
8、工作環境：正常工作溫度-20℃-70℃，年平均濕度≤ 95%。
9、抗電磁干擾性能：符合IEC60255-22的標準規定。

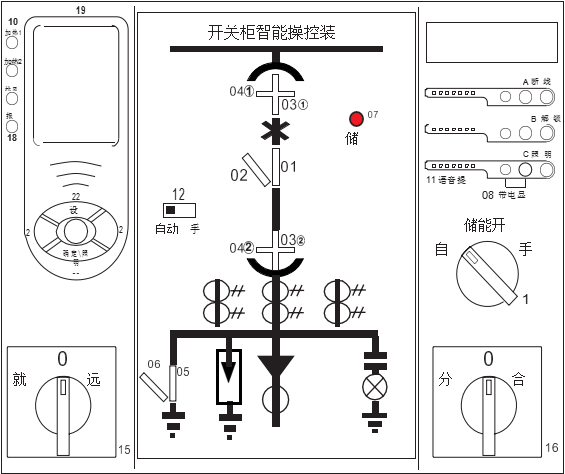

(注:圖中編號是為了說明版面的指示功能,實際儀器上無編號)
01?斷路器合閘指示 02?斷路器分閘指示
03?①、03②
工作位置指示04?①、04②
試驗位置指示
05?接地開關合指示 06?接地開關分指示
07?儲能指示 08?帶電指示(A?B?C)三相
09?閉鎖指示 10?加熱除濕指示
11?語音提示 12?手動自動加熱開關
13?照明指示 14?儲能旋鈕開關
15 遠方/就地轉換開關
17 加熱器斷線指示
19 溫度濕度顯示(LCD或LED顯示）
21 下調:數字減小和頁面下翻鍵
23?確認鍵及照明開關
16 分閘/合閘轉換開關
18 報警指示
20 上調:數字增加和頁面上翻鍵
22?設置鍵
2、數字型智能操控裝置顯示頁面說明：
 |

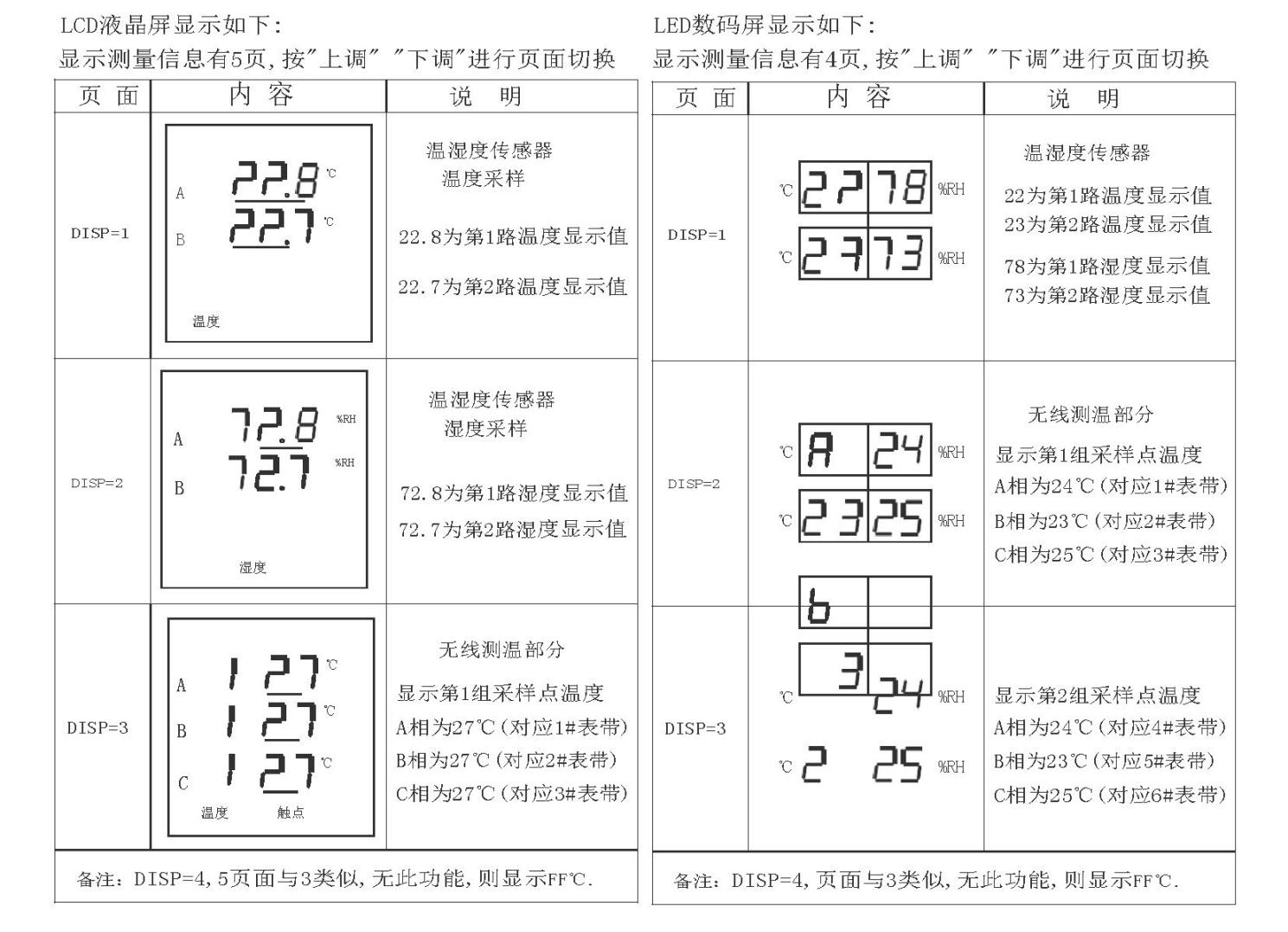

3.1?顯示狀態下
在顯示狀態下，“上調”鍵為頁面上翻鍵，“下調”為頁面下翻鍵，“確認照明”鍵為照明功能開關鍵，按一下，則照明指示燈亮，照明輸出繼電器動作，再按一下，則照明關閉。(照明持續時間為24小時,過后,則需重新再按一下開關)
3.2?編程狀態下
在顯示狀態下，按下“設置”鍵7秒，進入密碼認證頁面，組合使用“下調”、“設置”鍵輸入密碼（默認密碼為8888，）再按“確認” 鍵進入編程狀態頁面。注意：不輸入密碼，則無法設置參數。
在編程狀態下，“上調”鍵為數字增加和頁面上翻鍵，“下調”鍵為數字減少和頁面下翻鍵，“設置”鍵用于進入下一級菜單或數字的移位，“確認”鍵為回退到上級菜單，在參數設置時回退且保存設置。
 |

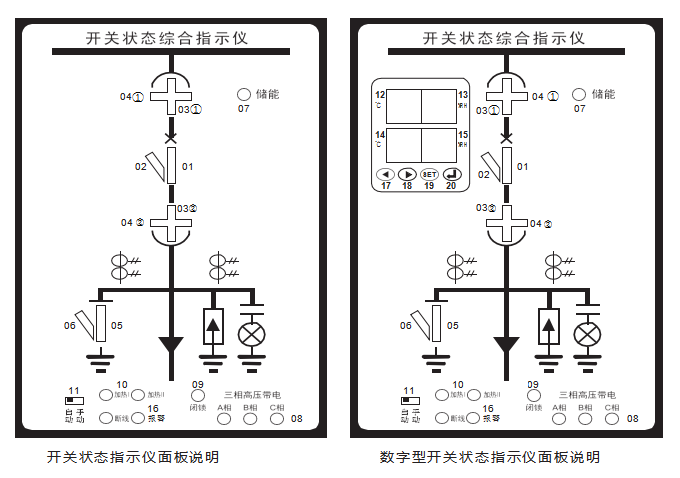

01 | 斷路器合閘指示 | 02 | 斷路器分閘指示 |
03 | ①、03②工作位置指示 | 04 | ①、04②試驗位置指示 |
05 | 接地開關合指示 | 06 | 接地開關分指示 |
07 | 儲能指示 | 08 | 帶電指示(A B C)三相 |
09 | 閉鎖指示 | 10 | 加熱除濕指示 |
11 | 手動自動加熱開關 | 12 | 第一路溫度顯示 |
13 | 第一路濕度顯示 | 14 | 第二路溫度顯示 |
15 | 第二路濕度顯示 | 16 | 報警指示 |
17 | :數值增加鍵 | 18 | :數值減小鍵 |
19 | SET:設置鍵 | 20 | ：確認鍵 |
5、功能說明：
(1)?斷路器狀態顯示：
合閘時，合閘觸點閉合，紅色模擬條分閘時，分閘觸點閉合，綠色模擬條
(2)?手車位置顯示：
工作位置觸點閉合時，紅色垂直模擬條試驗位置觸點閉合時，綠色水平模擬條
(3)?接地刀位置指示：
01亮。
02亮。
03亮。
04亮。
觸點閉合，紅色模擬條05亮，表示接地合閘。觸點斷開，綠色模擬條06亮，表示接地斷開。
(4)?儲能狀態指示:
觸點閉合，紅色燈07亮，表示已儲能。
注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
(5)?高壓帶電指示
LED啟動電壓（KV）：母線電壓×0.15-0.65。閉鎖啟控電壓（KV）：母線電壓×0.65。
(6 )溫濕度控制功能：
傳感器路數：兩路凝露+兩路溫度或一路凝露+一路溫度。
邏輯關系：當溫度<5℃或濕度>90%RH時啟動加熱(兩路加熱)；當溫度>15?℃或濕度＜80%RH時停止加熱；
當溫度處在15℃和45℃之間,且濕度> 90% RH,只加熱不排風當溫度>45?℃時過熱排風繼電器輸出；
當溫度＜35℃時過熱排風停止輸出。
斷線報警：加熱器發生斷線，相應報警指示燈亮。
手動加熱開關：開關可處于自動或手動兩種狀態，通常是在自動狀態，此時溫濕度控制邏輯同上。當撥動開關后，則處于手動強制加熱狀態, 直到溫度達到35℃(設定的超溫回差閾值),則停止加熱。當溫度>35℃,手動加熱開關失效。(環境溫度低于15℃時,強制加熱取消后,加熱器加熱到
15℃停止)
(7)?智能防誤語音提示：
當手車處于試驗位置與工作位置之間，此時斷路器處于合閘狀態時，有“請分斷路器”的語音提示，直至斷路器分閘操作后止；
當手車不在試驗位置或工作位置時，如接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至接地開關分閘操作后止；
當斷路器合閘且手車不在試驗位置或工作位置時，如接地刀開關誤被強制合閘時有報“請分斷路器、請分接地開關”的語音提示；
當裝置上電時，有“本回路已帶電、請勿靠近”的語音提示；
當裝置通電后，三相高壓帶電時，有“本回路已帶電、請勿靠近”的語音提示。
(8)?通訊功能:
本設備可選配RS485通訊接口，可實時傳送實時溫濕度數值，開關量狀態位置，加熱、斷線、排風、閉鎖等狀態，三相高壓帶電狀態等等一系列參數
(具體內容參照通訊規約)。

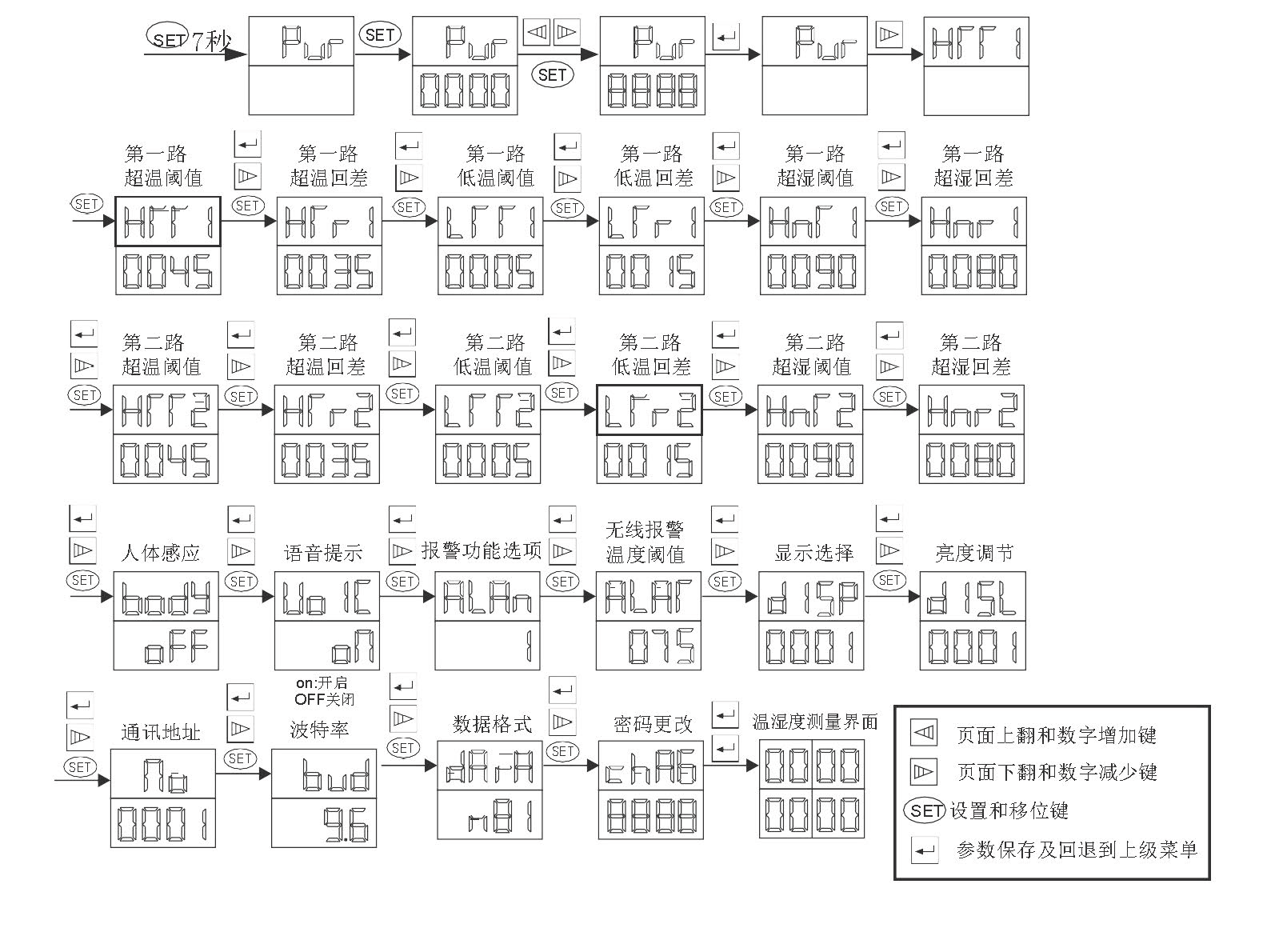

(9)?數字型操控裝置設定菜單說明:
進入編程界面，輸入當前密碼8888， 按回退鍵進入系統參數設置。
 |
 |
(1)?裝置電源端子為33、34，電壓為AC/DC220V或110V±10%，負載電源端子為31、32，電壓必須為AC220V±10%。裝置標準配置為加熱器輸出有源，負載電源必須接線； ??如特殊要求裝置為加熱器輸出無源時，負載電源不用接線，訂貨時請說明。
(2)?一次回路模擬顯示部分端子為：13-20，所有開關量均為無源接點。以上為裝置標準配?置，具體的端子定義會隨著用戶不同的訂貨要求會有改動，以裝置背面端子定義為準。
(3)?附件溫濕度傳感器線的接線方法是：將USB插件接頭端接在裝置的溫濕度傳感器端子（48、49），另一端接在配套的溫濕度傳感器上。
(4)?其它按裝置端子接線圖接好線并校對正確后，方可接通工作電源。

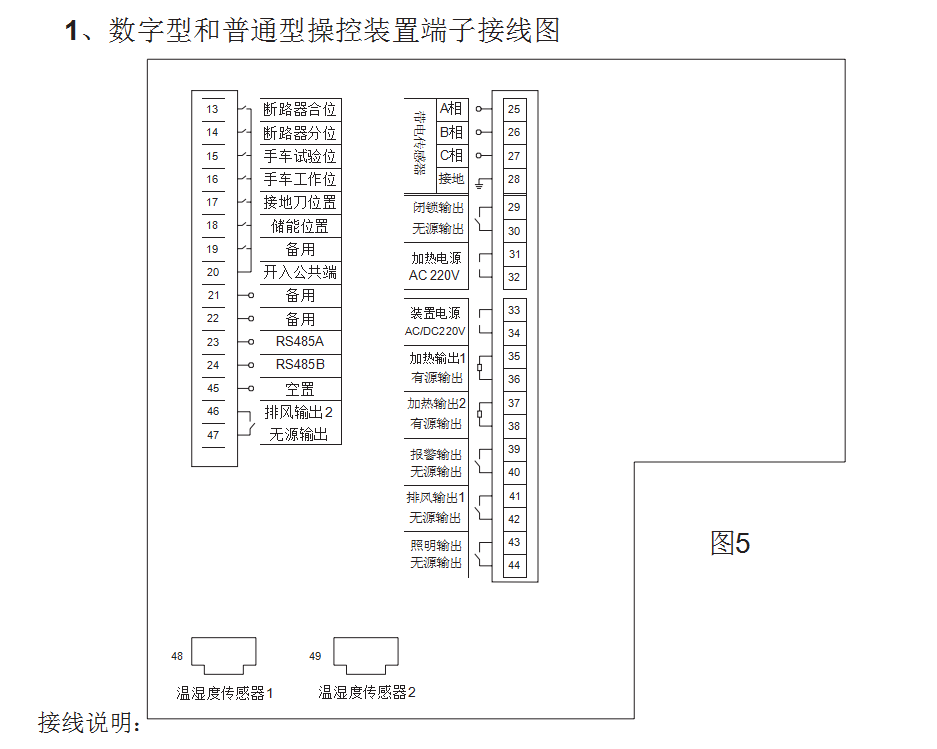

接線說明：

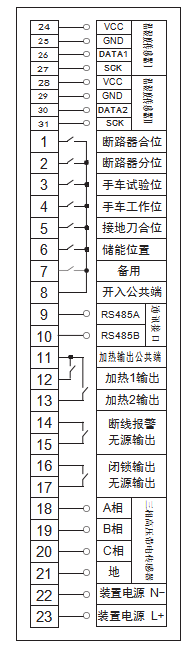

(1)?裝置電源端子為22、23，電壓為AC/DC220V或110V±10%；裝置加熱器輸出為無源繼電器觸點輸出，加熱電源外部接線。
(2)?一次回路模擬顯示部分端子為：1-7，所有開關量均為無源干接點。以上為裝置標準配置，具體的端子定義會隨著用戶不同的訂貨要求會
(3)?附件溫濕度傳感器線的接線方法是：將USB插件接頭端接在裝有改動，以實際裝置背面端子定義為準。
置的溫濕度傳感器端子(Ⅰ、Ⅱ)另一端接在配套的溫濕度傳感器探頭上。(4)其它按裝置端子接線圖接好線并校對正確后，方可接通工作電源。
注意：
1、在給開關柜打耐壓試驗時，務必將裝置上所有接線端子斷開，同時將帶電傳感器過來的接線端子作短接處理，否則將造成裝置損壞。
2、裝置一次回路顯示部分所有開關量均為無源接點，嚴禁將有源電壓接進端子， 否則將造成裝置損壞。
3、溫濕度傳感器線嚴禁與其它存在強電磁干擾線路捆綁在一起，應單獨分開走線。否則可能造成裝置溫濕度采集控制故障。
4、由于以上原因造成的裝置故障及配件損壞，不在我公司保修范圍以內。
1、數字型和普通型智能操控裝置安裝方式：

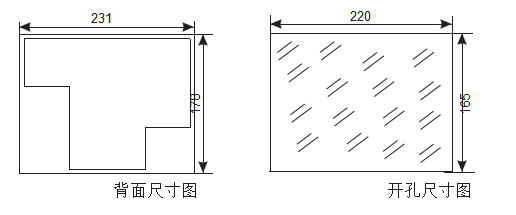

本產品為面板式安裝，其標準配件有：溫濕度傳感器、溫濕度傳感器線、安裝支架、?綠接線端子等。安裝時只需在開關柜面板上開好孔，開關柜開孔尺寸為220mm×165mm， 將裝置嵌入開孔，只需用三個安裝支架卡入裝置固定孔后旋緊，緊箍螺釘即可。

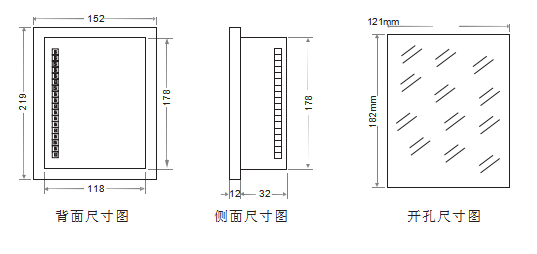

2、數字型和普通型開關狀態指示儀安裝方式：
本產品為面板式安裝，其標準配件有：溫濕度傳感器、溫濕度傳感器線、安裝支架、?綠接線端子等。安裝時只需在開關柜面板上開好孔，開關柜開孔尺寸為121mm×182mm， 將裝置嵌入開孔，只需用三個安裝支架卡入裝置固定孔后旋緊，緊箍螺釘即可。
(1)采用35mm導軌式安裝或用螺絲固定。 ??????(2)采用固定式安裝（孔距37mm，孔徑4mm）。 (3)溫濕度傳感器的連線采用USB接口插件方式連接。

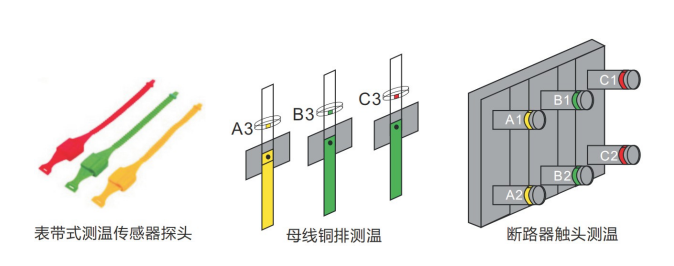

1)?3點測溫：將第一對觸點編號一致的表帶(A1/?B1/?C1)綁在斷路器上觸頭， 表帶測溫接觸面緊貼觸頭上；
2)?6點測溫：將第一對觸點編號一致的表帶(A2/?B2/?C2)綁在斷路器下觸頭， 表帶測溫接觸面緊貼觸頭上；
3)?9點測溫：將第一對觸點編號一致的表帶(A3/?B3/?C3)綁在母線銅牌接頭附件， 表帶測溫緊貼銅牌；

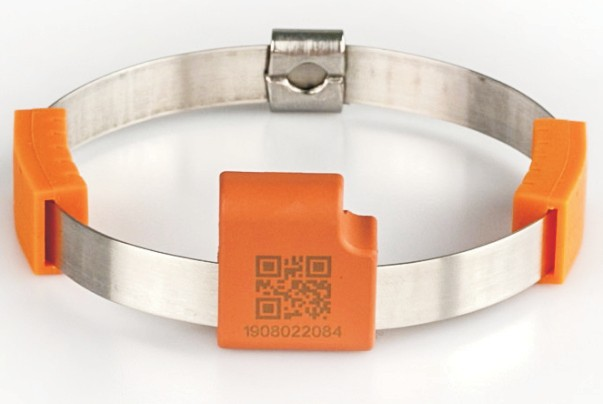

5、表帶式傳感器溫度測試：
選擇一根表帶，對應其上面的標示的觸點地址編號，對裝置主機菜單內的觸點地址作相應設置，然后對表帶傳感器背面接觸
面進線正常加熱，觀察裝置液晶屏上相對應的溫度顯示值是否變化(相應時間大約15分鐘)， 如顯示溫度跟著上升， 則此根表帶傳感器正常。
6、無源表帶和有源表帶的安裝方式相同。
 |
六、功能檢測方法
1、裝置加電測試：
裝置在只接電源情況下，打開裝置背面的電源開關，裝置解鎖燈亮,閉鎖輸出動作；一次回路模擬顯示部分接地刀分位綠色指示燈亮；其他顯示和指示都不亮。
2、一次回路模擬顯示部分測試：
裝置在通電正常后，可以用一根短接帶線，將一端接公共端20，另一端分別接到狀態顯示13-19，觀察對應的一次回路模擬顯示燈是否正常顯示即可。
3、智能防誤語音提示：
當裝置上電時，有“本回路已帶電、請勿靠近”的語音提示；
當手車處于試驗位置與工作位置之間，此時斷路器處于合閘狀態時，有“請分斷路器”的語音提示，直至斷路器分閘操作后止；
當手車不在試驗位置或工作位置時，如接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至接地開關分閘操作后止；
當斷路器合閘且手車不在試驗位置或工作位置時，如接地刀開關誤被強制合閘時有報“請分斷路器、請分接地開關”的語音提示；
當裝置通電后，三相高壓帶電時，有“本回路已帶電、請勿靠近”的語音提示。
4、溫濕度控制部分測試：
將配套的溫濕度傳感器和加熱器對應接入裝置，在常溫（環境溫度> 5℃和濕度<90%RH）情況下測試。
裝置通電溫濕度控制部分，在自動狀態下加熱Ⅰ、加熱Ⅱ、斷線指示燈均不亮，加熱器無輸出。當按下手動加熱按鈕時，加熱指示燈亮，加熱器開始加熱。
在自動狀態下測試溫濕度傳感器，人為（傳感器放在冰箱里）使傳感器溫度低?于5℃以下，加熱器指示燈亮，加熱器開始加熱，此時斷開加熱器，斷線指示燈亮；
人為（傳感器從冰箱中取出）使傳感器溫度大于15℃以上，加熱指示燈熄滅，加熱器停止加熱；人為（加熱設備加熱傳感器）使傳感器溫度大于45℃以上，過熱排風繼電器輸出。
在自動狀態測試溫濕度傳感器，人為（用加濕器給傳感器加濕）使傳感器濕度大于90%RH以上，加熱指示燈亮，加熱器開始加熱，此時斷開加熱器，斷線 指示燈亮；人為（停止加濕）使傳感器濕度小于80%RH以下，加熱指示燈熄滅，加熱器停止加熱。
5、高壓帶電指示部分測試：
裝置高壓帶電指示部分端子從?AC220V調壓器輸出接入逐相測試時，當輸入電壓達到40-55V時(注意輸入電壓最大不能超過65V，否則會造成裝置損壞)， 高壓帶電相應紅色指示燈亮，解鎖綠色指示燈滅，閉鎖輸出斷開，電磁鎖閉鎖。
6、操作開關測試：
對照操作開關的接點圖，用萬用表測量開關通斷即可。
7、報警功能選項說明：
本操作裝置報警輸出功能可選擇且報警閾值可設置，其中“1”為無線傳感器過熱報警；“2”為溫濕度傳感器過熱報警； “3”為濕度過大報警；“4”為斷線報警；“5”為過熱排風報警；這幾個選項可在頁面中設置（LED和LCD顯示才有此功能，普通款無此功能)，普通款報警功能用戶下訂單時可以指定，開關狀態指示儀默認為斷線報警。
七、售后服務
1、屬于本公司職責范圍內的原因，免費保修一年，終身維護。
2、對產品出現的問題，24小時之內給予答復。若有重大技術問題，公司將派技術人員以最快的速度赴現場解決。
八、常見故障說明
功能區 | 常見故障現象 | 判斷和排除方法 |
裝置顯示 | 裝置通電后無任何顯示 | 1)?檢查裝置背面的電源開關是否處于開的位置。 2)?用萬用表測量裝置背面端子33、34有無AC/DC220V電壓。 |
一次回路模擬顯示 | 斷路器分/合閘、試驗/工作位置、接地刀、儲能指示燈無相應顯示。 | 1)?檢查裝置背面端子13-20是否接入插緊。 2)?分別檢查開關量輸入對應端子13-19與公共端 20是否處于無源導通的狀態或用導線短接輸入端子與公共端短接。 |
智能防誤語音提示 | 1)斷路器處于合閘位置時，裝置斷路器合閘位置指示燈亮，但語音不斷提示： “請分斷路器”。 | 檢查手車目前處于什么位置，是否處于工作或試驗位置，裝置工作或試驗位置指示燈是否亮。如手車已到位，但裝置工作或試驗位置指示燈不亮，檢查對應端子是否接線可靠，行程開關調整是否合適。 |
2)斷路器處于合閘位置時，裝置斷路器合閘位置指示?燈亮，但語音不斷提示：?“請分接地刀”。 | 檢查接地刀目前處于什么位置，是否處于合的位置，裝置接地刀合指示燈是否亮，如確認接地刀未合上，但裝置接地刀合指示燈亮，檢查 對應行程開關調整是否合適。 | |
3)斷路器處于合閘位置時,裝置斷路器合閘位置指示燈亮, 但語音不斷提示：“請分斷路器、請分接地刀”。 | 用萬用表檢測裝置端子試驗、工作位置、接地刀位置是否與公共端導通，或用導線將其短接，觀察裝置指示燈和報語音是否正常。 | |
溫濕度控制 | 1)裝置加熱指示燈常亮， 加熱器處于長加熱狀態。 | 檢查環境溫濕度是否滿足加熱條件；檢查裝置手動、自動按鍵是否在手動擋；檢查裝置是否可靠接入傳感器，傳感器處端子是否接觸好，和其他 柜子互換傳感器或裝置，判斷傳感器是否正常。 |
2)裝置加熱指示燈亮?xí)r， 加熱器不加熱，斷線指示燈亮。 | 用萬用表測量裝置加熱器輸出端子有無AC220V 輸出；如輸出正常，檢查外部線路或加熱器本身是否正常。 | |
高壓帶電指示 | 1)?一次高壓帶電時高壓帶電指示燈亮缺相或亮度特暗。 2)?一次高壓帶電時閉鎖指示燈熄滅或閃爍。 | 檢查裝置高壓帶電端子接線是否正確可靠；用萬用表交流當測量裝置端子A、B、C相與接地之間是否有電壓，電壓一般為10-60V（根據帶電傳感器不同而定）；如測量電壓偏低檢查帶電傳感器的性能參數是否按規定配置，是否符合裝置對其要求。 |
在一次高壓沒帶電時閉鎖指示燈亮，且電磁閉鎖輸出接點始終為常開點。 | 用萬用表交流檔測量裝置端子A、B、C相與接地之間是否有感應的干擾電壓，如有≥10V電壓，則為信號線的屏蔽效果較差，須將帶電傳感器過來的信號與其他二次線分開布線。 | |
通訊 | 通訊連不上。 | 1)?通訊接線端子是否接線插緊。 2)?通訊數據線A、B是否接反。 3)?通訊協議使用是否正確。 4)?接收設備的波特率是否設置正確。 5)?接收設備上設置的通訊地址是否與裝置標明的一致 |
