一、概述

1.1裝置簡介

CCET-936D防孤島保護單元主要適用于400V電壓等級的分布式發電，其功能設定依據國家發布的分布式電源并網相關標準規范，集成分布式電源并網所需的開關設備監測、保護、控制、通信等功能，滿足分布式電源接入的孤島檢測、自動安全并網、保護及安全隔離等要求。實現了分布式電源并網點處所需設備的集成化、簡約化，實現分布式電源接入配電網的即插即用。

1.2裝置特點

u 采用全密封式結構，具有良好的抗震、防塵性能

u 小型化設計，體積小，重量輕，外形美觀，安裝方便

u 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強

u 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便

u 裝置供電電源、控制回路均為交直流兩用

u 具有RS485總線串行通信口，使用101和MODBUS標準通信規約

u 具有事件順序記錄功能，可記錄1024條事件，數據掉電不丟失

u 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持

u 外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能

u 超低功耗

1.3引用標準

GB6162-85      《靜態繼電器及保護裝置的電氣干擾試驗》

GB7261-87      《繼電器及繼電保護裝置基本試驗方法》

GB2887-89      《計算機站場地技術條件》

GB 14258-93    《繼電保護和安全自動化裝置技術規程》

GB 50062-92   《電力裝置的繼電保護和自動化裝置設計規范》

DL/T 527-2002  《靜態繼電保護裝置逆變電源技術》

IE870-5-103    《繼電保護信息接口標準》

GB /T15145-94  《微機線路保護裝置通用技術條件》

GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》

GB /T17626.2   《靜電放電抗擾度試驗》

GB /T17626.3   《射頻電磁場輻射抗擾度試驗》

GB/T17626.4    《電快速瞬變脈沖群抗擾度試驗》

GB/T17626.5    《浪涌沖擊抗擾度試驗》

GB /T17626.6   《射頻場感應的傳導騷擾抗擾度試驗》

GB/T17626.8    《工頻磁場抗擾度試驗》

GB /T17626-1998《電磁兼容試驗和測量技術》

GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》

二、主要技術指標

2.1 額定數據

交流電流：5A、1A交流電壓：400V              交流頻率：50HZ直流電壓：220V、110V

2.2 功率消耗

交流電流回路：IN=5A，每相不大于0.5VA

交流電壓回路：U=UN，每相不大于0.2VA

直流電源回路：正常工作，不大于8W

保護動作，不大于10W

2.3 過載能力

交流電流回路：2倍額定電流可連續工作

     10倍額定電流允許工作10S

         40倍額定電流允許工作1S

交流電壓回路：1.2倍額定電壓可連續工作

直流電源回路：80％～110％額定電壓可連續工作

2.4 測量誤差

電流：≤±3%或±0.05   電壓：≤±3%或±2V

2.5 溫度影響

正常工作溫度-10℃～55℃范圍內動作值因溫度變化而引起的變差不大于±1％

2.6 允許環境條件

環境溫度：-10℃～55℃

相對濕度：45％～90％

大氣壓力：80～110kpa

2.7 抗干擾性能

2.7.1脈沖干擾試驗

能承受頻率為1MHZ及100KHZ電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗.

2.7.2靜電放電抗擾度測試

能承受IEC61000-4-2標準Ⅳ級、試驗電壓8KV的靜電接觸放電試驗。

2.7.3射頻電磁場輻射抗擾度測試

能承受IEC61000-4-3標準Ⅲ級、干擾場強10V/M的輻射電磁場干擾試驗。

2.7.4電快速瞬變脈沖群抗擾度測試

能承受IEC61000-4-4標準Ⅳ級的快速瞬變干擾試驗。

2.7.5浪涌(沖擊) 抗擾度試驗

能承受IEC61000-4-5標準Ⅳ級、開路試驗電壓4KV的浪涌干擾試驗。

2.7.6供電系統及所連設備諧波、諧間波的干擾試驗

能滿足IEC61000-4-7標準B級、電流和電壓的最大允許誤差不大于測量值 的5％。

2.7.7電源電壓暫降、短時中斷和電壓變化的抗擾度試驗

能承受IEC61000-4-11標準70％UT等級的電壓暫降、短時中斷干擾試驗。

2.7.8振蕩波抗擾度試驗

能承受IEC61000-4-12標準Ⅳ級阻尼振蕩波干擾試驗，以及電壓幅值共模4KV、差模2KV的Ⅳ級振鈴波干擾試驗。

2.7.9工頻磁場抗干擾度

能承受IEC61000-4-8標準Ⅳ級持續工頻磁場干擾試驗。

2.7.10阻尼振蕩磁場抗干擾度

能承受IEC61000-4-10標準Ⅳ級阻尼振蕩磁場干擾試驗。

2.8 絕緣耐壓性能

交流輸入對地：大于100兆歐

直流輸入對地：大于100兆歐

信號及輸出觸點對地：大于100兆歐

開入回路對地：大于100兆歐，能承受2KV/1min的工頻耐壓，5KV的沖擊電壓

2.9 機械性能

2.9.1振動

能承受GB/T 7261中16.3規定的嚴酷等級為I級的振動耐久能力試驗

2.9.2沖擊

能承受GB/T 7261中17.5規定的嚴酷等級為I級的沖擊耐久能力試驗

2.9.3碰撞

能承受GB/T 7261中第18章規定的嚴酷等級為I級的碰撞試驗

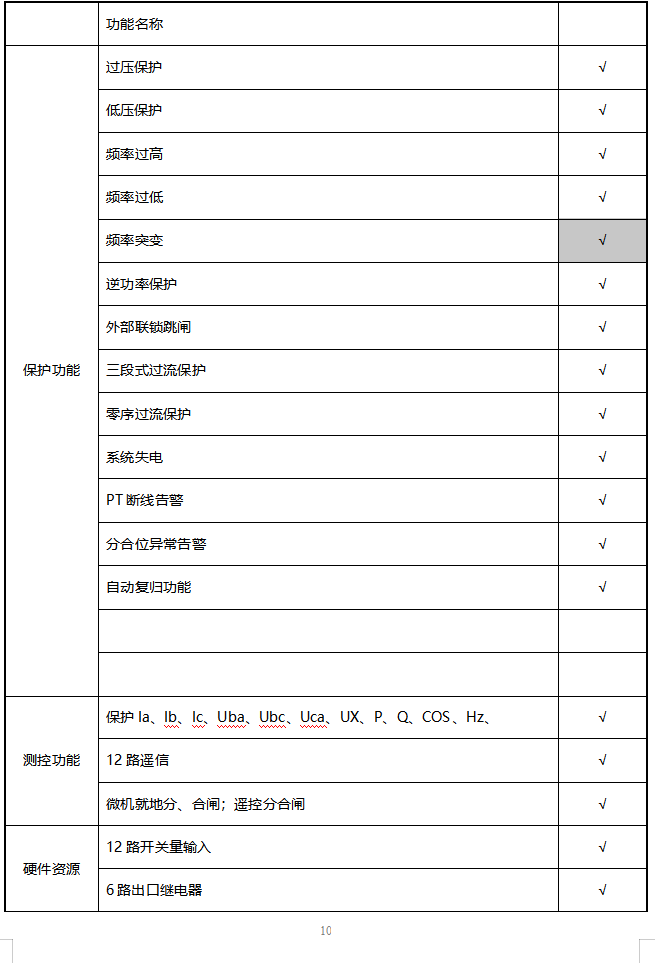

三、CCET-936D 防孤島投保護裝置功能

四、保護動作原理

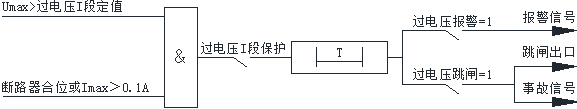

4.1、過壓保護

裝置支持兩段過壓保護，每段過壓保護的功能投退、定值和延時都可獨立整定，任何一段過壓保護動作都會點亮

事故指示燈。過壓一段與過壓二段的保護邏輯相同。過壓一段保護邏輯如下圖所示：

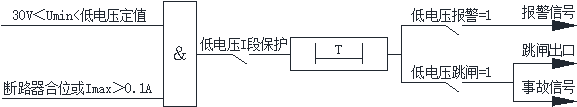

4.2、低壓保護

裝置支持兩段低壓保護，每段低壓保護的功能投退、定值和延時都可獨立整定，任何一段低壓保護動作都會點亮故障指示燈。低壓一段與低壓二段的保護邏輯相同。低壓一段保護邏輯如下圖所示：

4.3、頻率過高

裝置支持頻率過高保護，頻率過高保護的功能投退、定值和延時都可獨立整定，頻率過高保護動作都會點亮故障指示燈。邏輯如下圖所示：

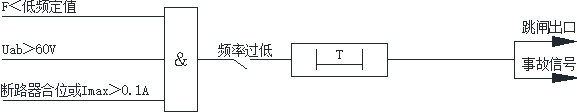

4.4、頻率過低

裝置支持頻率過低保護，頻率過低保護的功能投退、定值和延時都可獨立整定，頻率過低保護動作都會點亮故障指示燈。邏輯如下圖所示：

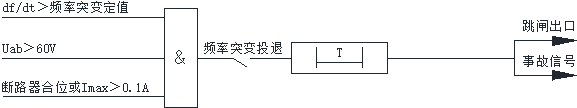

4.5、頻率突變

裝置支持頻率突變保護，頻率突變保護的功能投退、定值和延時都可獨立整定，頻率突變保護動作都會點亮故障指示燈。邏輯如下圖所示：

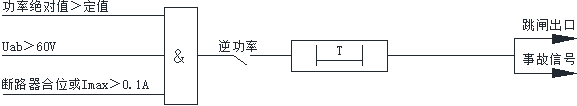

4.6、逆功率保護

裝置支持逆功率保護，逆功率保護的功能投退、定值和延時都可獨立整定，逆功率保護動作都會點亮故障指示燈。邏輯如下圖所示：

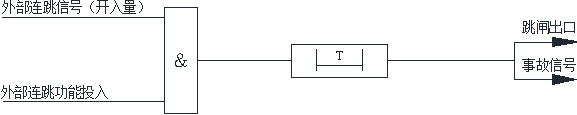

4.7、外部聯鎖跳閘

裝置配有2個外部開入聯鎖跳閘功能，可單獨投退。邏輯如下圖所示：

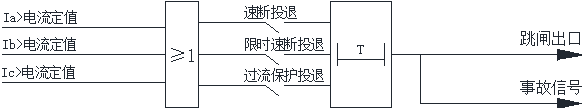

4.8、三段式過流保護

裝置支持三段式過流保護，每段過流保護的功能投退、定值和延時都可獨立整定，任何一段過流保護動作都會點亮故障指示燈。邏輯如下圖所示：

4.9、零序過流

裝置支持零序過流保護，零序過流保護功能投退、跳閘出口、定值和延時都可獨立整定，零序過流保護跳閘動作后會點亮故障指示燈。零序過流保護邏輯如下圖所示：

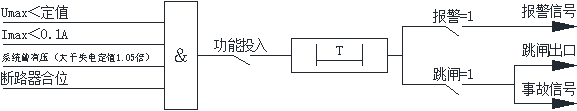

4.10、系統失壓

若裝置線電壓曾大于失電定值1.05倍，現在小于失壓定值且保護電流回路無流，開關在合位，則系統失壓動作，輸出跳閘出口。系統失壓保護邏輯如下圖所示：

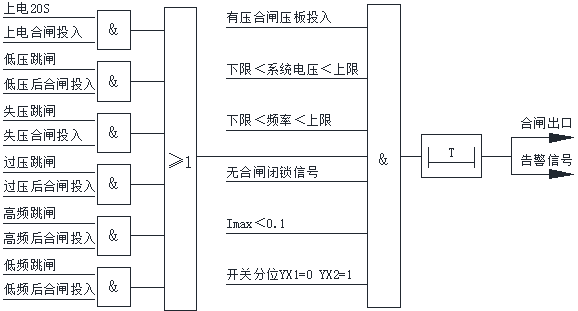

4.11、有壓合閘

裝置動作后，上級開關送電，經延時后，有壓合閘動作。有壓合閘保護邏輯如下圖所示：

4.12、CT斷線告警

當三相保護電流最大值大于0.50A且最小值小于0.20A，并且CT 斷線告警壓板投入，則裝置經整定延時報CT斷線告警。

4.13、PT斷線告警

當最大線電壓差大于30V，或者最大相電壓小于7V且最大相電流大于0.2A，并且PT斷線告警壓板投入，則裝置經整定延時報PT斷線告警。

4.14、分合位異常告警

當分合位均為分位或合位，裝置延時報分合位異常告警。分合位異常告警功能可通過保護控制字投入和退出，出廠默認退出此功能。

4.15、自動復歸功能

當故障解除后，若自動復歸功能壓板投入，則經過延時后，裝置復歸。

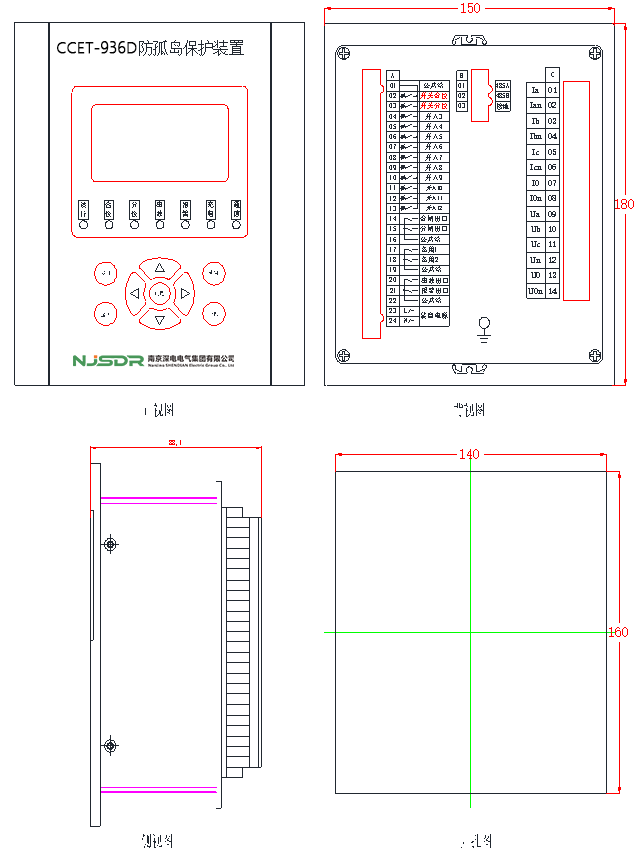

 五、結構和開孔尺寸
