1．裝置概述

1.1裝置簡介

CCET-800系列數字式保護測控裝置適用于110kV及以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行?？梢院推渌Ｗo(hù)、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。

具體型號劃分：

?

?

1.2裝置特點

u?采用全密封式結構，具有良好的抗震、防塵性能

u?小型化設計，體積小，重量輕，外形美觀，安裝方便

u?采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強

u?全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便

u?裝置供電電源、控制回路均為交直流兩用

u?具有RS485總線串行通信口，并集成了MODBUS標準通信規約

u?具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失

u?具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持

u?外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能

u?具有完整的斷路器操作回路

u?超低功耗

?

1.3引用標準

GB6162-85 ?????《靜態繼電器及保護裝置的電氣干擾試驗》

GB7261-87 ?????《繼電器及繼電保護裝置基本試驗方法》

GB2887-89 ?????《計算機站場地技術條件》

GB 14258-93 ???《繼電保護和安全自動化裝置技術規程》

GB 50062-92 ???《電力裝置的繼電保護和自動化裝置設計規范》

DL/T 527-2002 ?《靜態繼電保護裝置逆變電源技術》

IE870-5-103 ???《繼電保護信息接口標準》

GB /T15145-94 ?《微機線路保護裝置通用技術條件》

GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》

GB /T17626.2 ??《靜電放電抗擾度試驗》

GB /T17626.3 ??《射頻電磁場輻射抗擾度試驗》

GB/T17626.4 ???《電快速瞬變脈沖群抗擾度試驗》

GB/T17626.5 ???《浪涌沖擊抗擾度試驗》

GB /T17626.6 ??《射頻場感應的傳導騷擾抗擾度試驗》

GB/T17626.8 ???《工頻磁場抗擾度試驗》

GB /T17626-1998《電磁兼容試驗和測量技術》

GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》

1.4 裝置結構

1.4.1 結構

采用標準機箱，整面板、背插式結構，嵌入式、后接線安裝方式，強弱電隔離，大大加強了其產品的電氣性能。

1.4.2 插件

本裝置的插件上包括CPU插件、AC交流采樣插件、DIDO插件和人機對話HMI插件：其中CPU插件為裝置的核心，為高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括電源和模擬量采集；TRIP插件包括出口、開入。

1）CPU插件

CPU插件由微處理器CPU、RAM、ROM、Flash Memory等構成。包括高性能的32位微處理器CPU，大容量的ROM、RAM及Flash Memory，使得該CPU模件具有極強的數據處理及記錄能力，可以實現各種復雜的故障處理方案和記錄大量的故障數據，可記錄的事件數不少于500次。保護定值等運行配置信息也存入該存儲器中，這些信息在裝置掉電后均不會丟失。

本插件內含通信速度極高、具備通用性接口的RS485總線芯片，為本裝置接入綜合自動化系統的主要通信接口。插件內還設置了硬件時鐘回路,采用的時鐘芯片精度高,并配有電池以掉電保持。另外，CPU插件采用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力。

2）AC交流采樣插件

直流逆變電源：DC220V電壓輸入經抗干擾濾波回路后,利用逆變原理輸出本裝置需要直流電壓,且采用浮地方式,同外殼不相連。

模擬量采集：外部電流經隔離互感器隔離變換后，由低通濾波器輸入至模數變換器，CPU經采樣數字處理后，構成各種數字式保護繼電器，并實時計算各種保護、測量值。IHA、IHB、IHC 、ILA、ILB、ILC端子為保護模擬量輸入。

3）DIDO插件

外部開入回路：設置有11路外部開入回路，均采用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。

出口繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器、信號繼電器等。

4）人機對話HMI插件

人機對話HMI插件主要功能是顯示保護CPU輸出的信息，本插件上的顯示窗口采用四行，每行八個漢字的液晶顯示器，人機界面清晰易懂，配置CCET-800系列通用的鍵盤操作方式，使得人機對話操作方便、簡單。本插件上還配置了燈光指示信息，使本裝置的運行信息更為直觀。

?

2．主要技術指標

2.1 技術參數

1）?額定工作電壓 ?AC220、DC220V或DC110V ?(訂貨注明)

2）?額定技術數據

a) 交流電流： ???5A或1A ????(訂貨注明)

b) 交流電壓： ???400V 或100V (訂貨注明)

c) 頻率： ???????50HZ

3）?功率消耗

工作電源： ??????正常工作時,不大于5W；

保護動作時,不大于10W。

交流電流回路： ??< 1VA/相 ??(IN =5A)；

?????????????????< 0.5VA/相 (IN =1A)；

交流電壓回路： ??< 0.5VA/相；

4）?精確工作范圍：

電流： ???????????0.04In～20In

電壓： ???????????0.4V～1.2Un

頻率： ???????????0.9Fn～1.1Fn

時間： ???????????0～100s

5）?保護部分精度：

a) 定值精度： ????≤±5%；

b) 時間精度： ????<±1％ 整定時間+35ms

c) 整組動作時間： ≤35ms；

d) 頻率精度： ????≤0.01Hz；

6) ?測控部分精度：

a) 交流量精度： ????????????????≤±0.2%；

b) 有功無功： ?????????????????≤±0.5%；

7)?開關量輸入：

輸入類型： ???????有源

光電隔離輸入數量：11

工作電壓： ???????AC220V、DC220V或DC110V

8)?開出接點容量：

a)出口繼電器

觸點額定載流容量：250Vac/220Vdc,5A

輸出類型: ????????無源(空接點)

b)信號繼電器：

觸點額定載流容量：250Vac/220Vdc,5A

輸出類型: ????????無源(空接點)

9)?通信接口

數目： ???????????1

電氣特性： ???????RS485

傳輸方式： ??????異步

通信協議： ??????MODBUS

地址： ??????????1～110

波特率： ????????≤1Mbps

通信介質： ??????雙絞線或光纖

?

2.2 環境參數

2.2.1 電氣環境

a).?絕緣電阻

在正常試驗大氣條件下,裝置的帶電電路部分和非帶電金屬及外殼之間,以及電氣無聯系的各電路之間,用開路電壓500V的兆歐表測量絕緣電阻值；正常試驗大氣條件下,各回路絕緣電阻應不小于100 MΩ。

b).?介質強度

在正常試驗大氣條件下,裝置能承受頻率為50Hz, 試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。

c).?沖擊電壓

在正常試驗大氣條件下,裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間，能承受(1.2/50)μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV，無絕緣損壞。

d).?脈沖群干擾

裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈沖群干擾試驗。試驗嚴酷等級為Ⅲ級, 試驗電壓共模2.5Kv, 差模1kV。

e).?輻射電磁場干擾

裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗,即試驗場強為10V/m。

f).?靜電放電干擾

裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級,即接觸放電試驗電壓為8kV、允許偏差±5%,空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。

g).?快速瞬變干擾

裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗,即試驗電壓為4kV,允許偏差±10%。

?

2.2.2 自然環境

工作溫度：-25℃～+70℃

存儲溫度：-40～+85℃

濕度：5～95%RH

2.2.3 機械環境

a) 工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應；

b) 運輸條件：能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久、碰撞。

?

第2章 CCET-850變壓器差動保護裝置

1．功能配置

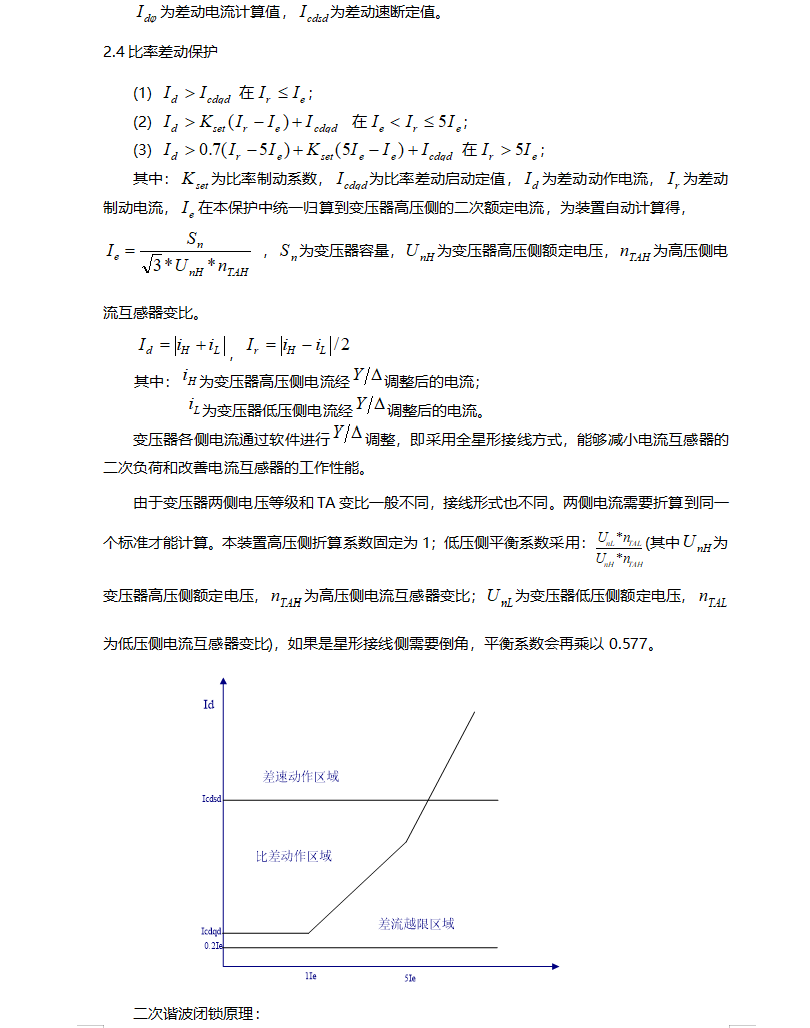

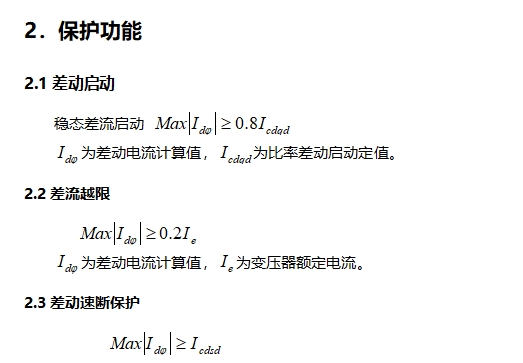

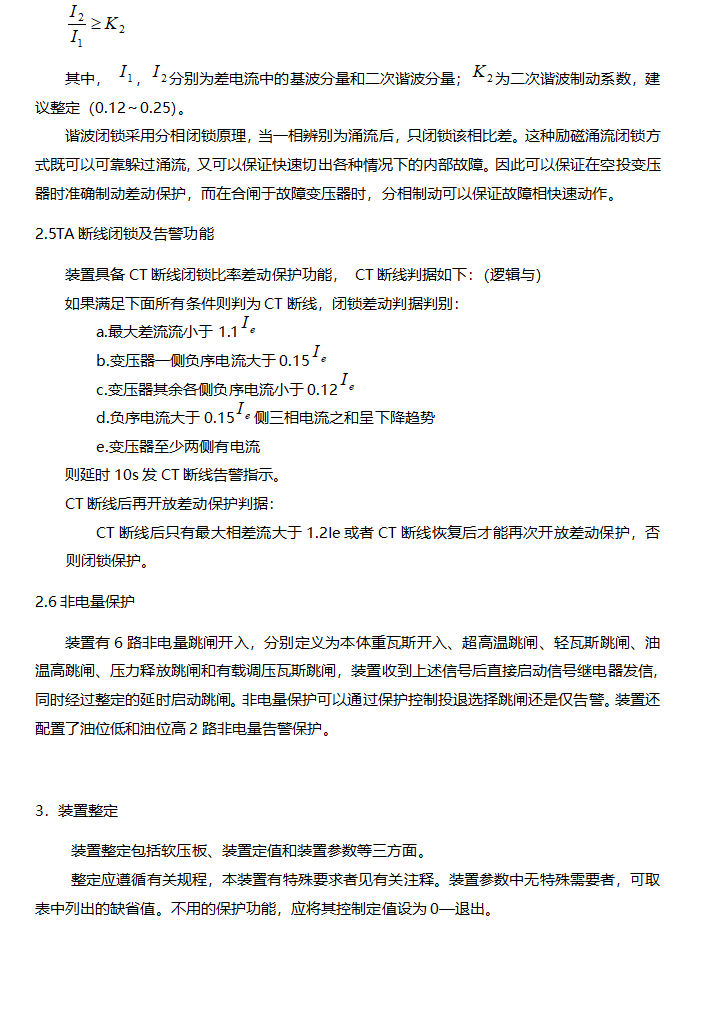

3.1 裝置軟壓板整定

注：1.軟壓板只有兩個取值：投入、退出。裝置出廠時，軟壓板均整定為退出。

3.2 裝置定值整定

3.3 裝置參數整定

注：?1: “RS485波特率設置”的含義為BTL=□□□□□,共五位表示波特率設置:整定為1200、2400、4800或9600(推薦)；裝置為RS485通訊方式。

2: “變壓器接線類型”為0時，表示變壓器接線方式為Y/Y-12接線；為1時，表示變壓器接線方式為Y/△-11接線；為2時，表示變壓器接線方式為Y/△-1接線。TA接線方式為全星型。

3:本保護中差動平衡系數由裝置自行計算，因此用戶必須在裝置中輸入各側電壓等級以及TA變比，否則不能正確使用差動保護功能。
